▷ Almacenamiento de electrodos revestidos

Hace poco vi un comentario de que los electrodos revestidos regulares podrían secarse en exceso en los hornos hasta el punto de provocar un rendimiento deficiente de la soldadura. ¿Es esto cierto? Almacenamos todos nuestros electrodos, incluidos los de bajo hidrógeno, a 135 a 140 grados F en todo momento y no hemos notado ningún problema.

Para abordar su pregunta correctamente, se deben hacer algunas aclaraciones. Los electrodos de soldadura por arco de metal blindado (SMAW) de acero al carbono se clasifican por sus tipos de revestimiento y escoria.

Dependiendo del tipo, la usabilidad del electrodo podría identificarse para soldadura plana y horizontal o soldadura en todas las posiciones. Además, el tipo de revestimiento puede limitar la polaridad en la que funcionará el electrodo. La especificación AWS para electrodos de acero al carbono para SMAW (AWS 5.1) enumera esta información y los tipos de revestimiento y escoria, así como la facilidad de uso. La especificación también enumera las propiedades mecánicas, el análisis químico y las tolerancias para la concentricidad del recubrimiento que debe cumplir cada clasificación de electrodo.

Almacenar los electrodos celulósicos (E6010 y E6011) en el mismo horno que los electrodos de bajo hidrógeno (E7015, E7016, E7018, E7018M, E7028 y E7048) puede tener un efecto negativo en el rendimiento de los electrodos. Un electrodo 6010 o celulósico tiene un contenido de humedad de aproximadamente 4 a 6 por ciento.

Los electrodos de bajo hidrógeno, tal como se fabrican, tienen un contenido de humedad de aproximadamente 0,1 a 0,4 por ciento y, por lo general, se envasan en latas selladas herméticamente o se envasan al vacío. Si estos electrodos se almacenan en el mismo horno de mantenimiento a 135 a 140 grados F, la mayor humedad del E6010 será absorbida por el recubrimiento. Aunque puede parecer que el rendimiento no se ve afectado, el elevado contenido de humedad en el E7018 puede no producir un depósito de bajo hidrógeno.

La mayoría de los fabricantes recomiendan que los electrodos de bajo hidrógeno se almacenen entre 225 y 300 grados F. Comparativamente, los tipos celulósicos generalmente no se colocan en un horno de mantenimiento porque la absorción de humedad generalmente no tiene efecto en el rendimiento.

Si ambos electrodos se almacenaran en el mismo horno de mantenimiento a la temperatura más alta, el 7018 obtendría un mayor contenido de humedad y el electrodo 6010 tendría un desempeño deficiente porque la humedad en su recubrimiento sería demasiado baja para darle suficiente energía o fuerza de arco al electrodo durante todo el proceso. electrodo completo. Esta energía de arco ayuda a controlar la penetración de la soldadura. Si estos electrodos absorben demasiada humedad, exhibirán una dirección de arco muy pobre, salpicaduras excesivas e incluso porosidad.

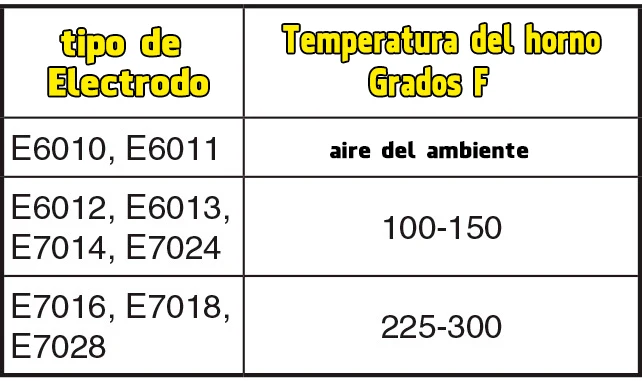

a continuación les comparto una tabla de varios de los electrodos de acero al carbono más comunes y sus temperaturas de mantenimiento. Para números más precisos, debe contactar a su distribuidor. Los electrodos de acero inoxidable deben almacenarse a temperaturas equivalentes a las de los tipos de acero al carbono con bajo contenido de hidrógeno.
